產品概述
產品規格
● 核心供電DC5V/3A；外圍供電DC5V/3A
● 控製核心采用32位高速浮點嵌入式DSP
● 配備3.5寸320*240彩屏，直觀顯示加工預覽圖形和加工狀態
● 支持4軸運動控製（XYZU），軸範圍0~4294m，精確度±0.001mm，脈衝頻率可達166KHz
● 激光控製輸出電壓0~5V可調，PWM輸出0~100K可調，占空比0~100%可調
● 6路光耦隔離輸出，TTL電平，（驅動電流20mA以上，其中OUT7，OUT8可外接電源）
● 11路光耦隔離輸入，TTL電平
● 隨動調高係統和切割運動控製係統集成到一個控製卡內，極大減少接線難度和提高安裝簡易性，同時極大降低生產成本
● 具有自動對焦功能，Z軸隨動調高采用PID控製算法，實現無極調速，跟隨效果好
● 支持USB2.0接口，U盤讀寫文件和U盤係統升級
● 以太網通信，與PC機通訊更方便、安全、可靠
● 板載64MB內存，可脫離PC機獨立運行，便於用戶大批量雕刻/切割生產
● 可實現高速四軸控製（X、Y、Z軸隨動調高、U軸平台升降）
● 采用S型加減速和可調式速度規劃，滿足啟停平穩和高速加工雙重需求
● 具備智能添加引線功能，根據圖形內外關係，自動添加切割引線
● 支持任意位置添加微連點，防止切割後圖形掉落損壞
● 支持脈衝穿孔和低壓穿孔控製
● 支持碰撞報警，邊緣檢測報警，限位報警等
● 支持自動吹氣、腳踏開關、安全保護等功能；設備運行過程中，斷電記憶續調功能，以適應大文件加工的過程中靈活設置
● 可按需定製多種語言及要求
● 免費配送基於Windows的控製軟件AutoLaser（支持PLT，BMP，DST，DSB，DXF等格式）
產品配件：

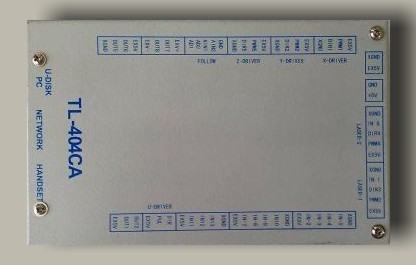

1.TL-404CA主板
2.TL-404CA麵板
3.TL-404CA-SD轉接板
4.電容傳感器(或非金屬位移傳感器)
6.方口USB線*1, PC延長線*1, U盤延長線*1, 交叉網線*1, 網絡延長線*1, 麵板通訊線*1，轉接板連接線*1
7.衝壓件(套)*1
尺寸:
主板: 189.5mm*122.0mm
麵板: 149.8mm*99.8mm(前)，127.0mm*90.0mm(後)
1.TL-404CA主板
2.TL-404CA麵板
3.TL-404CA-SD轉接板
4.電容傳感器(或非金屬位移傳感器)
6.方口USB線*1, PC延長線*1, U盤延長線*1, 交叉網線*1, 網絡延長線*1, 麵板通訊線*1，轉接板連接線*1
7.衝壓件(套)*1
尺寸:
主板: 189.5mm*122.0mm
麵板: 149.8mm*99.8mm(前)，127.0mm*90.0mm(後)
轉接板: 73.0mm*82.0mm
